钢格板：

钢格板是广泛应用于工业领域中最常用的产品，它强度高，尺寸规格多样，安装后需要极少的维护并且自身具备防滑功能。

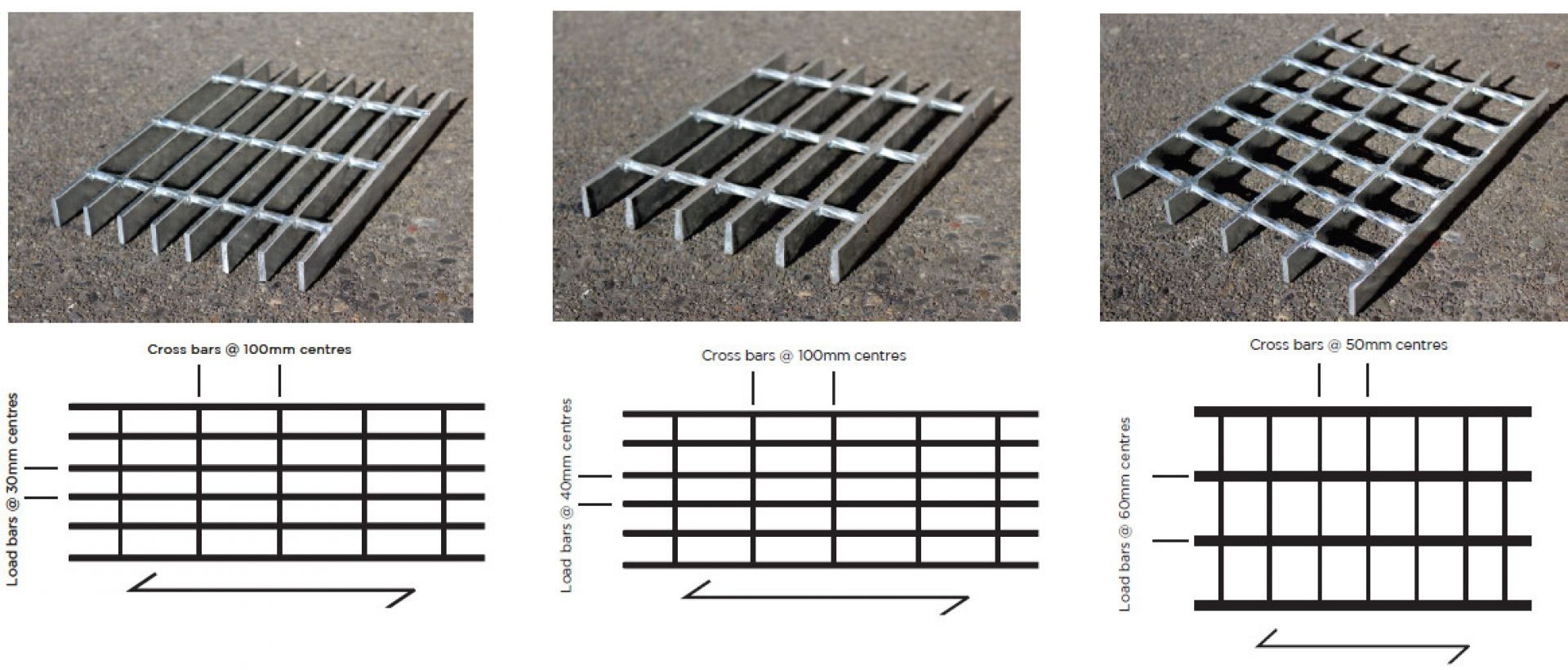

钢格板系列 1	钢格板系列 2	钢格板系列 3

钢格板材料

低碳钢格栅负载杆由符合 AS/NZS 3679.1:2010 300 级（或同等标准）的钢制成

钢格板表面

通常提供一个平坦的表面。在我们钢格板热门的产品小号errated面（小号）也可用。请参阅目录此部分中的钢格板载荷图表，了解哪些低碳钢格栅类型可提供锯齿状表面。

钢格板产品“小号”的代码的末尾表示小号errated表面，没有符号表示一个普通的表面。除非在钢格板产品代码末尾指定S或明确指定为锯齿，否则钢格板将假定为平坦表面。例如- 255/1S 或 255/1 锯齿

钢格板锯齿状表面产品代码示例：

325/2S = 40mm 中心处的 32x5mm 负载杆，100mm 中心处的横杆（锯齿状表面）

钢格板平面产品代码示例： 255/1 = 30mm 中心处的 25x5mm 负载杆，100mm 中心处的横杆（平面）

钢格板备注：

钢格板黑色（未处理/未加工）饰面 ( U )

钢格板热浸镀锌表面符合 AS/NZS 4680 ( G ) 的要求

钢格板粉末涂层饰面 ( P )

钢格板标准

板材尺寸钢格板系列 1 ：995mm（宽）x 5800mm（跨度）

钢格板系列 2 ：1005mm（宽）x 5800mm（跨度）

钢格板系列 3 ：965mm（宽）x 5800mm（跨度）

*标准钢格板面板宽度可能略有不同表示在制造光栅过程中允许有微小的制造公差。

*以上尺寸由 5 毫米负载杆制造的状态钢格板（对于 3 毫米负载杆全面板宽度，请从尺寸上减去 -2 毫米，例如，系列 1 宽 993 毫米，系列 2 宽 1003 毫米）。

如何指定/订购低碳钢格板

使用快速参考负载图表或主要负载图表来确定合适的负载条尺寸和系列，以满足您的负载要求。例如- 255/1 或 325/2 等...

在与代码的结束指定小号，如果你需要一个小号errated表面，没有指定将被假设一个普通的表面。

*检查负载图表中哪些钢格板选项可用于锯齿状表面

指定您需要的钢格板产品是低碳钢通过引用中号，也可以咨询客服受理。

指定您需要的钢格板饰面：

U = 黑色（未处理/未加工）

G = 热浸镀锌，符合 AS/NZS 4680

P = 粉末涂层

为您需要的钢格板指定区域大小或面板大小以及负载条方向（跨度）

指定我们需要知道的任何其他信息，例如，如果钢格板中有切口或穿透，我们是否需要在面板之间拆分切口以进行安装，是否需要踢脚板，钢格板是否仅捆绑或切割成一定尺寸等……

订购/指定低碳钢格板的示例

1分之405MU = 40x5mm平原负载条（系列1钢格板，在30毫米中心负载杆，100mm处的中心横杆）中号钢；

325 / 2S MG = 32x5mm š errated负载条（系列2钢格板，负载条在40mm 中心，100mm 中心的横杆）中号钢格板，G镀锌饰面。

低碳钢格板参考负载图表

系列 1 钢格板

系列 2 钢格板

系列 3 钢格板

(1) 2.5 kPa, 5mm 偏转 - 进入和工作的轻型用途，AS 1657

(2) 4 kPa，5mm 偏转 - 高/重复使用，AS/NZS 1170

(3) 5 kPa，5mm 偏转 - 高/重复使用物体和工具的放置（不频繁），AS/NZS 1170

(4) 7.5 kPa，5mm 偏转 – 高/重复使用物体和工具的放置（频繁），AS/NZS 1170

(5) *钢格板产品使用率低（保持少量或不常备货）请联系彼得实业钢格板公司了解有关这些项目的数量的信息

钢格板系列 1：低碳钢格板载荷图

安全载荷和挠度表

(1) 上表提供的数据基于许用应力设计和极限状态设计的临界设计工况。根据AS3679-2006，低碳钢为300级，屈服强度为320 MPa，设计许用应力为211 MPa。

(2) U：安全叠加均匀分布载荷 – kPa

(3) D：安全叠加载荷引起的挠度 – mm

(4) D4：施加 4 kPa 载荷引起的挠度 – mm

(5) 跨度显示在左侧对于 4kPa UDL，粗线的挠度小于 5mm

(6) 为镀锌和制造绑扎条提供的质量增加 12%

钢格板系列 2：低碳钢格板载荷表

安全载荷和挠度表

(1) 上表提供的数据基于许用应力设计和极限状态设计的临界设计工况。根据AS3679-2006，低碳钢为300级，屈服强度为320 MPa，设计许用应力为211 MPa。

(2) U：安全叠加均匀分布载荷——kPa

(3) D：安全叠加载荷引起的挠度 – mm

(4) D4：由于施加 4 kPa 载荷引起的挠度 – mm

(5) 粗线左侧所示的跨距对于 4kPa UDL 的偏转小于 5mm

(6) 增加 14% 为镀锌和制造带材提供的质量

(7) *产品使用率低（少量保存或不常备货），请联系钢格板有限公司了解有关这些项目的数量信息。

钢格板系列 3：低碳钢格板载荷表

安全载荷和挠度表

(1) 上表提供的数据基于许用应力设计和极限状态设计的临界设计工况。根据AS3679-2006，低碳钢为300级，屈服强度为320 MPa，设计许用应力为211 MPa。

(2) U：安全叠加均匀分布载荷 – kPa

(3) D：安全叠加载荷引起的挠度 – mm

(4) D4：施加 4 kPa 载荷引起的挠度 – mm

(5) 跨度显示在左侧粗线对于 4kPa UDL 的挠度小于 5mm

(6) 为镀锌和制造带状钢筋提供的质量增加 14%

(7) 系列 3 格栅不符合 AS 1657 的要求，因为开口超过了AS1657 设计标准中规定的限制。

(8) *产品使用率低（少量保存或不常备货）请联系钢格板有限公司了解有关这些项目的数量信息

低碳钢格栅镀锌固定夹的安装

钢格板安装细节

彼得实业提供通用固定夹，旨在适合我们的系列 1、系列 2 和系列 3 低碳钢格栅选项，负载杆尺寸从 20 毫米到 50 毫米不等。这些夹子包括一个顶部“M”形夹子，设计用于安装在光栅的顶部和一个底部“J”形夹子，当适用时，用于将光栅的下侧固定到支架上。底部夹子夹住螺母，这意味着可以从格栅的顶部将格栅固定到支架上，以便于安装。

带系列 1钢格板的固定夹	带系列 2钢格板的固定夹	带系列 3钢格板的固定夹

建议每平方米 4 个固定夹，并在中间跨度的较长格栅上使用额外的夹子。

建议每个面板至少 4 个夹子。

*通常不建议在横向负载移动或振动固定夹的区域使用。

将钢格板焊接到支撑结构上，将钢格板焊接到支撑结构上被认为是永久安装的钢格板或振动和横向负载移动区域的合适工艺。钢格板建议在 1000 毫米中心处使用 25 毫米长、6 毫米的角焊缝。每块面板的最小焊缝数为 4。

将固定耳焊接到钢格板上，如有必要，可以在钢格板上提供固定耳。这包括焊接在负载杆之间的扁钢，并在其中钻了一个孔。固定耳通常与钢格板的底面齐平，固定耳孔的中心由负载杆的间距决定。

钢格板固定附加信息

最小支撑尺寸

对于深度达 50 毫米的光栅，最小支撑为 25 毫米。

50mm 和 65mm 深光栅的最小支撑为 50mm。

一般建议最小光栅支撑应等于光栅负载杆的高度。

推荐的间隙

• 钢格板之间的间距为 5 毫米（最小）至 10 毫米（最大）。

• 钢格板与墙壁边缘或支架末端的间隙为 10 毫米

• 当钢格板格栅以一定角度放置时，建议的最小间隙每边等于角的厚度。

钢格板产品分类

平坦式钢格板	锯齿式钢格板	I型扁钢式钢格板
锯齿I型钢格板	扭钢间距5Omm钢格板	细目型钢格板

1）.钢格板一般用途：屏风、货架、围栏、沟盖、平台、走道

钢格板广泛应用于发电厂、化工厂、炼油厂、钢铁厂、造纸厂、食品加工厂、制药厂、污水处理厂、土木工程师项目和其他领域。由于强度高、成本低和容易安装等特点使它成为最受欢迎的隔板类型。

钢格板的材质通常为低碳钢，碳钢密度比铝合金大（ρ为7850），承载力强。根据材质分为碳钢（Q235)和不锈钢格板(SS304和SS316)。

2）.钢格板加工工艺：手工焊接和机器压焊

原材料(扁钢条、扭钢）----压焊----切割----包边焊接----热镀锌处理----装车

3）.钢格板碳钢表面处理：热镀锌（hot dipped galvanized）或黑件（untreated），即不处理。

不锈钢表面处理：电解抛光，拉丝或不处理。

4）.钢格板特点：焊接钢格板与挤压铝格栅相比焊接量大，高耗能。

5）.钢格板安装方法：焊接（welding）或安装夹固定（saddle clips/fasteners）

6）.钢格板常用规格：

扁钢间距为30mm/40mm/50mm/60mm, 横杆间距为50mm/100mm

7）.钢格板优点：

强度高(high strength)，承载力大，经济(economic)，通风透光，防滑安全，易于安装和清扫，经久耐用。

8）.根据外框净开口尺寸，钢格板的深加工产品沟盖板可分为：600*600，600*900，900*900，class-B 承载力轻，适合自行车通行； class-D 承重力大，适合卡车、货车通行。

9）.钢格板拓展用途：钢格板及其深加工产品用途广泛，可用于矿山、厂房、钻井平台、市政建设平台、工业平台，走道，油田平台，立交桥等等。

钢格板价格：150-300元/㎡

钢格板厂家彼得

美国，加拿大，新西兰，法国，奥地利，新加坡，马来西亚，菲律宾等国家有分公司或办事处，河北衡水安平有工厂

上海，成都，武汉，烟台四家分公司，福建，贵州，山西，湖南等地有代理

彼得设计和生产的应用于工业和商业设计的易攀德系列产品符合OSHA安全标准和建筑规范

业务范围：幕墙背景·围栏栅栏·安全通道

联系人：彼得实业

联系电话：13393288133

地址：河北省衡水市安平县开发区
